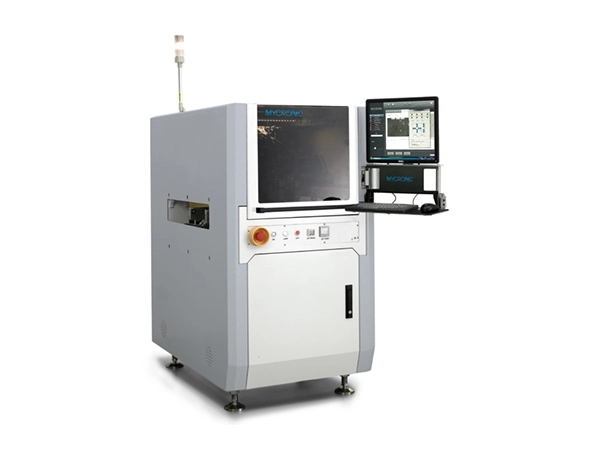

Systém tryskovej tlače spájkovacej pasty MYJ10X pojme nerovinné dosky plošných spojov (s výškovými rozdielmi menšími ako 0,4 mm) a ponúka kontrolovateľnú hrúbku spájkovacej pasty, ktorá umožňuje používateľom špecifikovať rôzne hrúbky na rôznych miestach. Podporuje tlač priamo na komponenty – vďaka čomu je vhodný pre 3D/skladané montážne procesy – a poskytuje vysokú efektivitu tým, že eliminuje potrebu šablón.
- Nevyžaduje sa žiadna šablóna; obzvlášť vhodné pre aplikácie vyžadujúce špecifické tvary spájkovaných spojov
- Rýchle programovanie a overovanie pre rôzne produkty
- Schopný zvládnuť výrazné rozdiely v objeme spájky medzi susednými plôškami na rovnakom produkte
- Ľahko podporuje aplikácie na dávkovanie spájky PoP (Package-on-Package).
- Nevyžaduje sa žiadne čistenie; mimoriadne ľahká údržba
- Zvlášť vhodné pre produkty s vysokou hustotou integrácie
- Flexibilné dávkovanie vhodné pre produkty s nerovným povrchom (rôzne výšky); presné ovládanie objemu spájky
| Základné parametre | MYJ10X In-line platforma na vstrekovanie spájkovacej pasty |
| Rozmery | 770 x 1200 x 1400 mm (Š x H x V) |
| Hmotnosť stroja | 650 kg (štandardná konfigurácia) |
| Oblasť výdaja | Š x H = 350 mm x 475 mm (štandardná konfigurácia) |
| Max. Veľkosť PCB (režim s jedným pruhom) | Š x H = 350 mm x 475 mm |
| Max. Veľkosť dosky plošných spojov (dvojprúdový režim) | Š x H = 350 mm x 210 mm (súčasne s dvomi stopami) |
| Dopravník | Výška 890–965 mm; štandardná komunikácia SMEMA; k dispozícii dvojstopová možnosť |
| Nosnosť dopravníka (vrátane upevnenia) | 3 kg (vyžaduje sa prispôsobenie pre väčšie zaťaženie) |
| Rozsah nastavenia šírky dopravníka | Jednostopové: 50–475 mm; dvojstopový simultánny: 50–210 mm |
| Hrúbka PCB | 0,5 mm < T < 6 mm; prispôsobenie potrebné pre iné hrúbky |
| Presnosť polohovania | ±30μm @ 3σ (X, Y) |
| Opakovateľnosť | ±15μm @ 3σ (X, Y) |
| Max. rýchlosť | 1000 mm/s (X, Y) |
| Max. zrýchlenie | 1 g (X, Y) |
|
|
|
| Základné parametre | Tryskací ventil spájkovacej pasty |
| Konfigurácia ventilu AP (malý) | 215–260 μm; 2,1–3,2 nl; 200 Hz |
| Konfigurácia ventilu AG (stredná) | 330–520 μm; 5–20 nl; 160 – 300 Hz |
| Tlak privádzaného vzduchu | 15,9 psi |
| Výška tryskania | 0,6 ± 0,1 mm |
| Typ certifikácie | CE |
