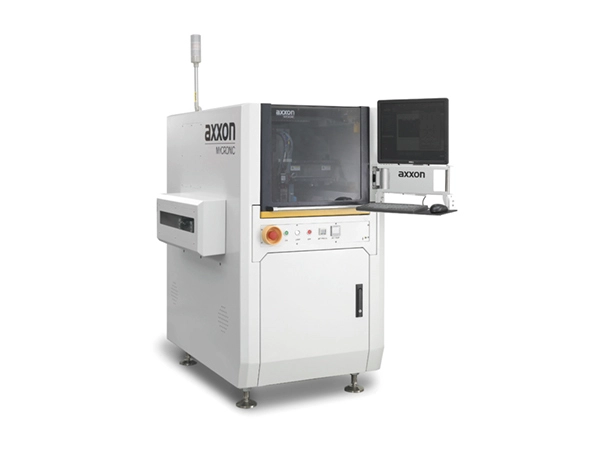

Séria Au in-line, plne automatických, vysokorýchlostných dávkovacích systémov zvláda širokú škálu dávkovacích aplikácií.
Integrovaný dizajn rámu zaisťuje štrukturálnu stabilitu, čo má za následok dlhšiu dobu prevádzkyschopnosti systému, skrátenie prestojov a vyššiu efektivitu. Použitie špičkových medzinárodných komponentov minimalizuje poruchovosť a výrazne znižuje prevádzkové náklady. S menším počtom dielov náchylných na opotrebovanie sa ušetria obstarávacie náklady. Špičkové lineárne motory spárované s lineárnymi stupnicami s mikrónovým rozlíšením pre riadenie v uzavretej slučke zaisťujú vynikajúcu presnosť a spoľahlivosť.
Séria Au pojme produkty s rôznymi veľkosťami substrátov. Ponúka flexibilnú konfiguráciu funkčných modulov, ako sú dvojité dráhy, dvojité ventily, možnosť nakláňania a trojstupňové vyhrievanie dna. Všestranná platforma podporuje rôzne procesy dávkovania a typy lepidiel, čo umožňuje rýchlu výmenu produktov. Podporuje tiež flexibilnú konfiguráciu rôznych dávkovacích ventilov, vrátane tryskových ventilov a skrutkových ventilov.
Znižuje manuálne zásahy a zvyšuje mieru využitia zariadenia. Presná kontrola objemu lepidla a presné algoritmy videnia zlepšujú výťažnosť dávkovania. Pohony s lineárnym motorom umožňujú rýchlejší pohyb, čím sa minimalizuje neproduktívny čas jazdy.
Eliminuje potrebu pohybu osi Z. Rýchlosť pneumatického tryskania dosahuje až 250 bodov/s – 3 až 7-krát rýchlejšie ako tradičné dávkovanie – zatiaľ čo rýchlosť piezoelektrického tryskania môže dosiahnuť až 500 bodov/s. Schopný dávkovať objemy už od 3 nL s konzistenciou, ktorá je nedosiahnuteľná tradičnými metódami. Bezdotyková prevádzka zabraňuje kolíziám ihiel s obrobkom a vďaka schopnosti dávkovať nepatrné objemy je vhodná do kompaktných priestorov.
| Základné parametre | Au99S (Inline dávkovací systém pre polovodičový priemysel) |
| Požiadavky na napájanie | AC230V 8A 50/60Hz; Stroj: 1,8 kW; Spodný ohrev: 1,8 kW |
| Požiadavky na tlak vzduchu | 90 psi (6 barov) |
| Rozmery | 1050 x 1300 x 1450 mm (Š x H x V) |
| Hmotnosť | 1370 kg |
| Certifikačné štandardy | CE |
| Presnosť polohovania osi XYZ | XY: ±25 um @ 3o; Z: ±10 um @ 3σ |
| Opakovateľnosť osi XYZ | XY: ±10 um @ 3o; Z: ± 5 um @ 3σ |
| Maximálna rýchlosť | 1500 mm/s (XY) |
| Zrýchlenie | 1,5 g |
| Systém pohonu | Lineárny motor (XY) / servomotor (Z) |
| Nosnosť dopravníka | 3 kg |
| Rozsah nastavenia šírky dopravníka | 35–480 mm |
| Hrúbka PCB | 0-6 mm |
| Komunikačný protokol | SMEMA |
| Minimálna vzdialenosť od okrajov | 5,5 mm |
| Pohyb osi Z | 40 mm |
| Max. výdajný priestor (jeden/dvojpruh) | 350×480 mm / 350×215 mm (Š×H) |
| Oblasť naklonenia s vysokou presnosťou (jeden/dvojpruh) | 245 × 425 mm / 245 × 180 mm (Š × H) |
