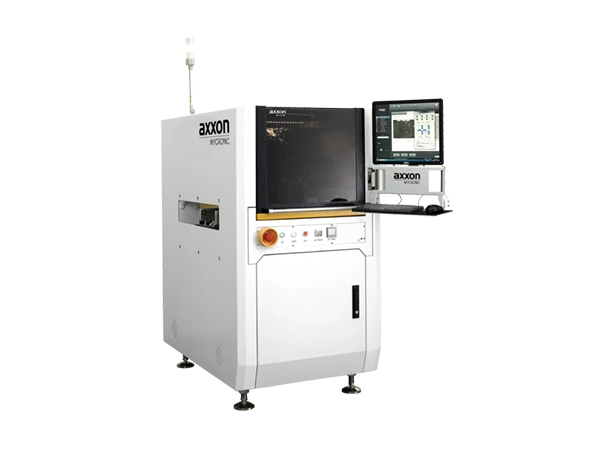

Séria Au inline, plne automatických, vysokorýchlostných dávkovacích systémov zvláda širokú škálu dávkovacích aplikácií.
Integrovaný dizajn rámu zaisťuje štrukturálnu stabilitu, čo vedie k dlhšej prevádzke systému, skráteniu prestojov a vyššej účinnosti. Použitie špičkových medzinárodných komponentov minimalizuje poruchovosť a výrazne znižuje prevádzkové náklady. S menším počtom dielov náchylných na opotrebenie sa znížia aj počiatočné obstarávacie náklady.
Séria Au pojme produkty s rôznymi veľkosťami substrátov. Ponúka flexibilnú konfiguráciu funkčných modulov, ako sú dvojkoľajové, dvojventilové, naklápacie dávkovanie a možnosti spodného ohrevu. Všestranná platforma podporuje rôzne procesy dávkovania a typy lepidiel, čo umožňuje rýchlu zmenu produktu.
Znižuje manuálne zásahy a zvyšuje mieru využitia zariadenia. Presné ovládanie dávkovaného objemu a presné algoritmy videnia zlepšujú výťažnosť dávkovacích operácií.
Eliminuje potrebu pohybu osi Z. Rýchlosť pneumatického tryskania dosahuje až 250 bodov/s – 3 až 7-krát rýchlejšie ako tradičné dávkovanie – zatiaľ čo rýchlosť piezoelektrického tryskania môže dosiahnuť až 500 bodov/s. Ponúka minimálny dávkovací objem 3 nL s úrovňami konzistencie nedosiahnuteľnou tradičnými metódami. Bezdotyková prevádzka zabraňuje kolíziám ihiel s obrobkom a vďaka mimoriadne malému dávkovaciemu objemu je vhodná do kompaktných priestorov.
| Základné parametre | Au77s |
| Požiadavky na napájanie | AC230V 11A 50/60Hz 2,5KW (Spotreba energie bez ohrevu koľajnice) |
| Požiadavky na tlak vzduchu | 90 psi (6 barov) |
| Rozmery | 770*1200*1400 mm (Š*H*V) |
| Hmotnosť | 650 kg |
| Certifikačné štandardy | CE |
| Presnosť polohovania osi XYZ | XY: ±30 um3o; Z: ±10 um@3σ |
| Opakovateľnosť osi XYZ | XY: ±15 um3o; Z: ±5 um@3σ |
| Maximálna rýchlosť | 1000 mm/s (XY) |
| Zrýchlenie | 1,0 g |
| Systém pohonu | Servomotor |
| Nosnosť koľajnice | 3 kg |
| Rozsah nastavenia šírky koľajnice | 50 – 475 mm |
| Hrúbka PCB | 0,5–6 mm |
| Komunikačný protokol | SMEMA |
| Max. Oblasť výdaja (jednoduchá/dvojitá koľajnica) | 350 × 475 mm / 350 × 210 mm (Š × H) |
