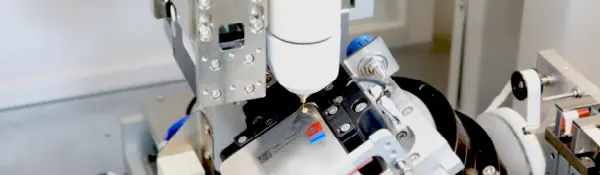

Pri nepravidelne tvarovaných, kruhových alebo zakrivených výrobkoch systém používa CCD kameru na zachytenie vonkajšieho obrysu, automaticky vypočíta stred výrobku a aplikuje osovú kompenzáciu. Potom poháňa riadiaci systém dávkovania, aby vykonal proces. Konverzia priestorovej trajektórie je jednoduchá a inteligentná a zabezpečuje presné umiestnenie.
Zariadenie dokáže zachytiť body „MARK“ zo štandardného produktu, aby slúžili ako šablóna na umiestnenie na porovnanie v reálnom čase, alebo lokalizovať produkty detekciou okrajových prvkov. Poskytuje včasné alarmy pre anomálie, čím účinne predchádza chybám, ako je nesprávne umiestnenie alebo zmeškané dávkovanie.
Medzi voliteľné funkcie patrí skenovanie QR kódu, integrácia systému MES, detekcia hladiny kvapaliny a automatické čistenie trysiek. Riadiaci systém aj hardvér využívajú modulárny dizajn, ktorý zaisťuje jednoduchú obsluhu, ako aj rýchlu údržbu a výmenu komponentov.
• Plne automatizované rozpoznávanie obrazu a dávkovanie
• Prvá 5-osová technológia koordinovaného riadenia umožňuje presné dávkovanie pozdĺž akejkoľvek priestorovej trajektórie požadovanej produktom
• Bezkontaktná laserová technológia merania výšky automaticky rozpozná výšku produktu a podľa toho prispôsobí výšku dávkovania
• Rozsiahle voliteľné rozširovacie funkcie na splnenie rôznych požiadaviek na dávkovanie
- Spotrebná elektronika
- Dávkovanie tavného lepidla pre LCD polarizátory a kruhové otvory podsvietenia
- Dávkovanie tesnenia pre dutiny stredného rámu mobilného telefónu
- Dávkovanie tesnenia pre dutiny nabíjačky mobilných telefónov
- Dávkovanie atramentu na vnútorných stenách kruhových otvorov OLED obrazovky

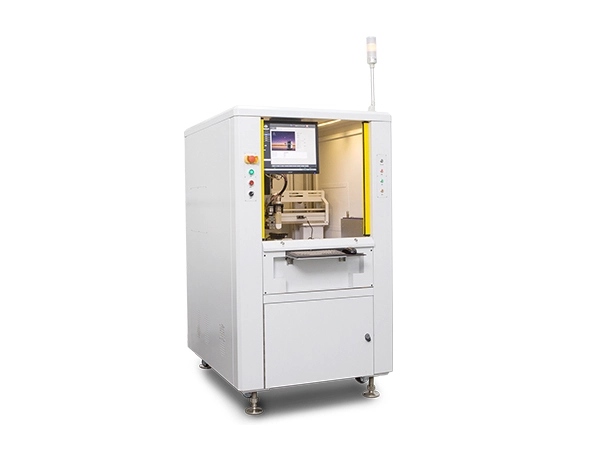

| Základné parametre | AM500N |
| Sila | 220V 3KW 12A 50/60Hz |
| Tlak vzduchu | 90 psi (5,5 baru) |
| Rozmery | 1000 x 1200 x 1700 (Š x H x V); výška nezahŕňa FFU |
| Hmotnosť zariadenia | 790 kg |
| Komunikačný protokol | SMEMA |
| Systém pohonu | Lineárny motor (XY), servomotor (Z/A), DDR (C) |
| Operačný systém | Win 7/10 |
| Oblasť výdaja | 3-8 palcov; FPC ≤ 150 x 90 mm |
| XYZ Cestovanie | 450 x 600 x 200 mm |
| Presnosť polohovania osi XYZ | XY: ±8 μm, Z: ±10 μm (3σ) |
| Opakovateľnosť osi XYZ | XY: ±3 μm, Z: ±5 μm (3σ) |
| Max. Rýchlosť | 1200 mm/s |
| Max. Zrýchlenie | 1,5 g |
