Pre produkty s nepravidelnými tvarmi, kruhovými profilmi alebo zakrivenými povrchmi systém používa CCD kameru na zachytenie obrysu, automaticky vypočíta stred produktu a aplikuje kompenzáciu osi. Potom poháňa riadiaci systém dávkovania, aby vykonal proces. Konverzia priestorovej trajektórie je jednoduchá a inteligentná a zabezpečuje presné umiestnenie.
Zariadenie dokáže zachytiť body „MARK“ zo štandardného produktu, aby slúžili ako šablóna na umiestnenie na porovnanie v reálnom čase, alebo môže lokalizovať produkty detekciou ich hrán na základe špecifických vlastností. Poskytuje včasné alarmy pre anomálie, čím účinne predchádza chybám, ako je nesprávne umiestnenie alebo zmeškané dávkovanie.
Medzi voliteľné funkcie patrí skenovanie QR kódu, integrácia MES systému, UV vytvrdzovanie, detekcia hladiny kvapaliny, automatické váženie a automatické stieranie trysiek. Riadiaci systém aj hardvér využívajú modulárny dizajn, ktorý uľahčuje obsluhu, ako aj rýchlu údržbu a výmenu komponentov.
• Plne automatizované rozpoznávanie obrazu a dávkovanie
• Prvá 5-osová technológia koordinovaného riadenia umožňuje presné dávkovanie pozdĺž akejkoľvek priestorovej trajektórie požadovanej produktom
• Bezkontaktná laserová technológia merania výšky automaticky rozpozná výšku produktu a podľa toho prispôsobí výšku dávkovania
• Rozsiahle voliteľné rozširovacie funkcie na splnenie rôznych požiadaviek na dávkovanie
- Spotrebná elektronika
- Dávkovanie okraja dotykového panela (TP).
- Dávkovanie sita nepravidelného tvaru
- Dávkovanie zakriveného sita
- Výdaj stredného rámu mobilného telefónu
- Dávkovanie nositeľného zariadenia
- Flexibilné dávkovanie okrajov obrazovky
- Flexibilné vystuženie obrazovky FPC

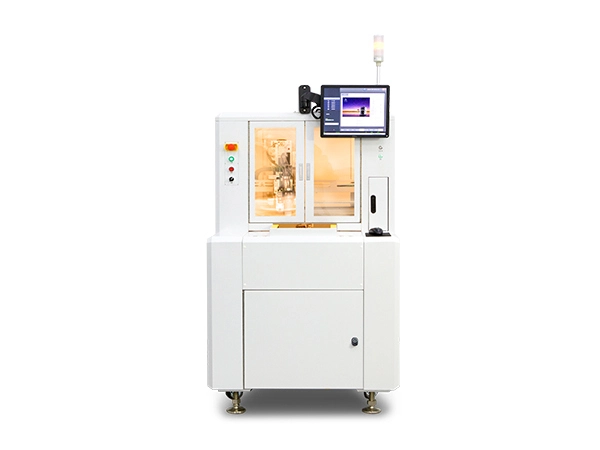

| Základné parametre | AM300Q |
| Sila | 220V 3,6KW 16A 50/60Hz |
| Tlak vzduchu | 90 psi (5,5 baru) |
| Rozmery | 1000 x 1200 x 1700 (Š x H x V) |
| Hmotnosť zariadenia | 790 kg |
| Komunikačný protokol | SMEMA |
| Systém pohonu | Lineárny motor (XY), servomotor (Z/A), DDR (C) |
| Operačný systém | Win 7/10 |
| Oblasť výdaja | 200 x 100 mm |
| XYZ Cestovanie | 450 x 600 x 200 mm |
| Presnosť polohovania osi XYZ | XY: ±8 μm, Z: ±10 μm (3σ) |
| Opakovateľnosť osi XYZ | XY: ±3 μm, Z: ±5 μm (3σ) |
| Max. Rýchlosť | 1200 mm/s |
| Max. Zrýchlenie | 1,5 g |
