• Vysoko presný integrovaný zváraný rám zaisťuje dlhodobú stabilitu presnosti pohybu
• Používa dovážané presné guľôčkové skrutky na zaručenie vysokej presnosti pohybu a tichej prevádzky
• Obsahuje reguláciu servomotora v uzavretej slučke; minimálne rozlíšenie 0,002 mm, maximálna rýchlosť až 1000 mm/s a opakovateľnosť ±0,025 mm
• Vybavené retiazkami z nehrdzavejúcej ocele s 3 mm/5 mm predĺženými kolíkmi; nosnosť do 10 kg
• Ochranný dizajn pásových reťazí zabraňuje znečisteniu lepidlom
• Voliteľné jednosegmentové alebo dvojsegmentové stopy na splnenie rôznych požiadaviek na čas cyklu (CT)
• Profily koľajníc majú tvrdo eloxovaný povrch pre vynikajúcu odolnosť
• Užívateľsky prívetivé rozhranie; jednoduché ovládanie a ľahké naučenie
• Podporuje prepínanie medzi čínštinou a angličtinou, aby vyhovovali rôznym jazykovým potrebám
• Bohaté na funkcie; podporuje monitorovanie rôznych parametrov procesu v uzavretej slučke
• Podporuje online a offline programovanie, aby vyhovovalo rôznym prevádzkovým potrebám na mieste
• Možnosť rozšírenia o systémy sledovania výroby MES
• Podporuje umiestnenie referenčných značiek na báze CCD, aby sa zabezpečila presnosť povlaku a stabilita výroby
• Automatická korekcia zraku založená na softvéri účinne eliminuje pozičné chyby spôsobené nesprávnym nastavením dosky
• Podporuje programovanie CCD, čím výrazne znižuje čas a náklady na prácu spojené s manuálnym vyučovaním.

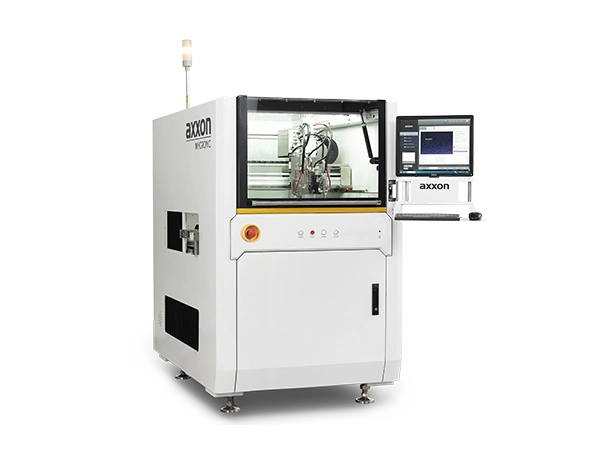

| Základné parametre | AC-600D |
| Napájanie | 220V 50/60Hz 2,5KW |
| Tlak vzduchu | 80 psi (5,5 baru) |
| Rozmery | 1290*1480*1720 mm (Š*H*V) |
| Hmotnosť | 900 kg |
| Požiadavky na výfuk | Priemer 200 mm; Prietok vzduchu >13 m³/min |
| Komunikačný protokol | SMEMA |
| Oblasť výdaja | D650 x Š450 mm (jeden ventil) |
| L560 x Š450 mm (V-5000 + V-420) | |
| L560 x Š380 mm (V-5000 naklonenie + V-420) | |
| Certifikačné štandardy | CE/UL |
| Systém pohonu | Servomotor + guľôčková skrutka |
| Cestovanie po osi X | 760 mm |
| Cestovanie po osi Y | 640 mm |
| Cestovanie po osi Z | 100 mm |
| Rýchlosť osi X/Y | 1000 mm/s |
| Zrýchlenie osi X/Y | 0,8 g |
| Rýchlosť osi Z | 300 mm/s |
| Zrýchlenie osi Z | 0,3 g |
| Opakovateľnosť osi X/Y/Z | ± 25 μm @ 3σ |
| Metóda kontroly | Priemyselné PC + karta riadenia pohybu |
| Výška dopravníka | 870 – 950 mm |
| Rýchlosť dopravníka | 400 mm/s |
| Metóda nastavenia šírky | Automatické nastavenie šírky |
| Rozsah šírky | 40 – 500 mm |
| Minimálna šírka okraja dosky | 3 mm |
| Dĺžka kapacity koľajového produktu | 1200 mm (jednodielne) / 450 mm (dvojdielne) |
| Nosnosť koľajnice | 10 kg |
| Svetlá výška dosky | Horná časť: 100 mm / spodná časť: 100 mm |
