• Vysoko presný integrovaný zváraný rám zaisťuje dlhodobú stabilitu presnosti pohybu
• Používa dovážané presné guľôčkové skrutky na zaručenie vysokej presnosti pohybu a tichej prevádzky
• Obsahuje reguláciu servomotora v uzavretej slučke; minimálne rozlíšenie 0,002 mm, maximálna rýchlosť 800 mm/s a opakovateľnosť ±0,025 mm
• Vybavené retiazkami z nehrdzavejúcej ocele s 3 mm/5 mm predĺženými kolíkmi; nosnosť do 10 kg
• Ochranný dizajn pásových reťazí zabraňuje znečisteniu lepidlom
• Voliteľné jednosegmentové alebo dvojsegmentové trate na splnenie požiadaviek na meniaci sa čas cyklu (CT).
• Profily koľajníc majú tvrdo eloxovaný povrch pre vynikajúcu odolnosť
• Užívateľsky prívetivé rozhranie; jednoduché ovládanie a rýchle učenie
• Podporuje prepínanie medzi čínštinou a angličtinou, aby vyhovovali rôznym jazykovým potrebám
• Bohaté na funkcie; podporuje monitorovanie rôznych parametrov procesu v uzavretej slučke
• Podporuje online a offline programovanie, aby vyhovovalo rôznym prevádzkovým potrebám na mieste
• Možnosť rozšírenia o systémy sledovania výroby MES
• Podporuje umiestnenie referenčných značiek na báze CCD, aby sa zabezpečila presnosť povlaku a stabilita výroby
• Automatická korekcia zraku založená na softvéri účinne eliminuje pozičné chyby spôsobené nesprávnym nastavením dosky
• Podporuje programovanie CCD, čím výrazne znižuje čas a náklady na prácu spojené s manuálnou výučbou

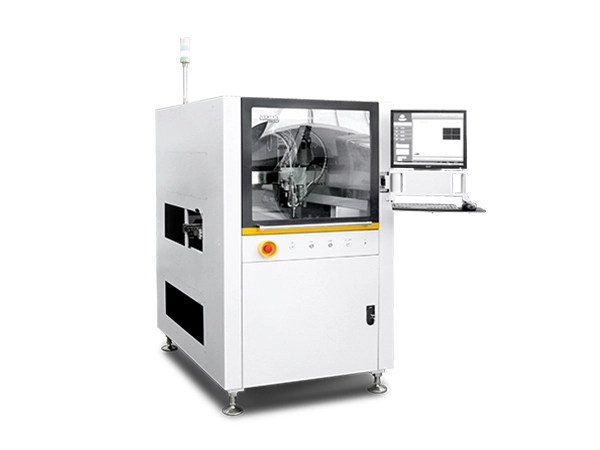

| Základné parametre | AC-500S |
| Napájanie | 220V 50/60Hz 2,5KW |
| Tlak vzduchu | 80 psi (5,5 baru) |
| Rozmery | 980*1360*1630 mm (Š*H*V) |
| Hmotnosť | 600 kg |
| Požiadavky na výfuk | Priemer 200 mm; Prietok vzduchu >13 m³/min |
| Komunikačný protokol | SMEMA |
| Oblasť výdaja | 450*450*90mm (jeden ventil) |
| Certifikačné štandardy | CE/UL |
| Typ pohybu | Servomotor + guľôčková skrutka |
| Cestovanie po osi X | 460 mm |
| Cestovanie po osi Y | 550 mm |
| Pohyb osi Z | 100 mm |
| Rýchlosť osi X/Y | 800 mm/s |
| Zrýchlenie osi X/Y | 0,8 g |
| Rýchlosť osi Z | 300 mm/s |
| Zrýchlenie osi Z | 0,3 g |
| Opakovateľnosť osi X/Y/Z | ± 25 μm @ 3σ |
| Spôsob kontroly | Priemyselné PC + karta Motion control |
| Výška dopravníka | 870-950 mm |
| Rýchlosť dopravníka | 400 mm/s |
| Spôsob nastavenia šírky | Automatické nastavenie šírky |
| Rozsah šírky | 40-500 mm |
| Minimálna šírka okraja dosky | 3 mm |
| Dĺžková kapacita koľajového produktu | 800 mm (jednodielne) |
| Nosnosť koľajnice | 10 kg |
| Svetlá výška dosky | Horná 90 mm / spodná 90 mm |
