• Vysoko presná integrovaná rámová konštrukcia;
• Dovážané presné guľôčkové skrutky;
• Uzavretý systém riadenia servomotorov;
• Maximálna prevádzková rýchlosť 600 mm/s; opakovateľnosť ±25 μm.
• Vystužené profilové koľajnice vybavené nerezovými reťazami;
• Podporuje rôzne konfigurácie dopravníkov, ako sú jednostupňové a dvojstupňové systémy.
• Užívateľsky prívetivé rozhranie, ktoré sa ľahko učí a ovláda;
• Prepínateľné čínske/anglické rozhranie;
• Rozšíriteľná integrácia MES.
• Funkcia rozpoznávania značiek zabezpečuje korekciu dráhy pohybu na základe posunov v pozíciách značky;
• Intuitívna funkcia programovania uľahčuje rýchle nastavenie.
• Laserový modul snímania výšky zaisťuje konzistentnú výšku dávkovania;
• Systém monitorovania hmotnosti dávkovania sleduje stabilitu dávkovania;
• Systém kalibrácie ihly automaticky koriguje offset ihly.

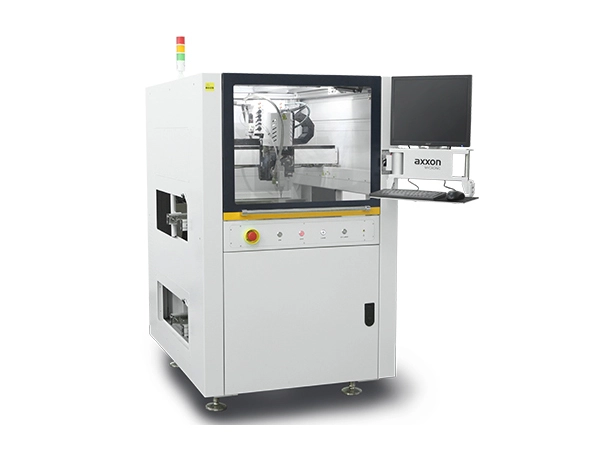

| Základné parametre | AC-500HC |
| Napájanie | 220V 50/60Hz 2,5KW |
| Tlak vzduchu | 80 psi (5,5 baru) |
| Rozmery | 990*1300*1630 mm (Š*H*V) |
| Hmotnosť | 600 kg |
| Požiadavky na výfuk | Priemer 200 mm; Prietok vzduchu >13 m³/min |
| Komunikačný protokol | SMEMA |
| Oblasť výdaja | 450*450*100mm (jeden ventil) |
| Certifikačné štandardy | CE/UL |
| Typ pohybu | Servomotor + guľôčková skrutka |
| Cestovanie po osi X | 460 mm |
| Cestovanie po osi Y | 550 mm |
| Cestovanie po osi Z | 100 mm |
| Rýchlosť osi X/Y | 600 mm/s |
| Zrýchlenie osi X/Y | 0,8 g |
| Rýchlosť osi Z | 300 mm/s |
| Zrýchlenie osi Z | 0,3 g |
| Opakovateľnosť osi X/Y/Z | ± 25 μm @ 3σ |
| Spôsob kontroly | Priemyselné PC + karta Motion control |
| Výška dopravníka | 870-950 mm |
| Rýchlosť dopravníka | 400 mm/s |
| Spôsob nastavenia šírky | Automatické nastavenie šírky |
| Rozsah šírky | 40-500 mm |
| Minimálna šírka okraja dosky | 3 mm |
| Dĺžková kapacita koľajového produktu | 800 mm (jednodielne) |
| Nosnosť koľajnice | 10 kg |
| Svetlá výška dosky | Horná 100 mm / spodná 100 mm |
