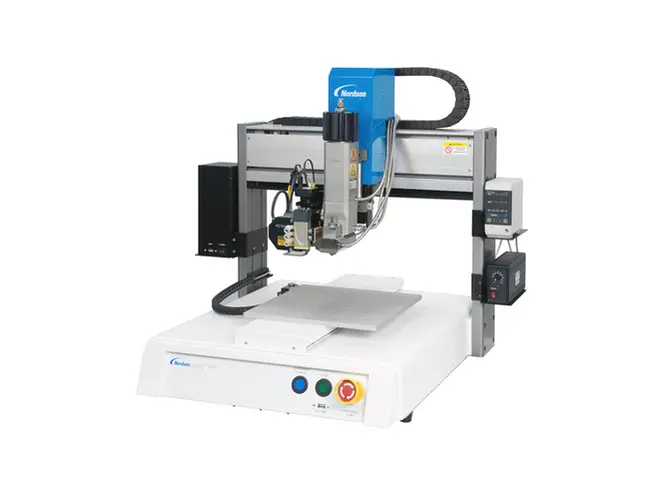

Profesionálny softvér UNITY Motion™ a integrované možnosti videnia uľahčujú nastavenie a programovanie 4-osového systému Unity. Simultánny pohyb X a Y počas otáčania osi U poskytuje presné programovacie body pre dávkovanie v akomkoľvek uhle pozdĺž 360° rotačnej roviny.
| Model | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Počet osí | 4 Osi | 4 Osi |
| Maximálna pracovná plocha (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 palca) | 350/400/100 mm ±1080° (13,8/15,7/3,9 palca) |
| Užitočné zaťaženie obrobku (Y/U) | 7/2 kg (15,4/4,4 lb) | 22/2 kg (48,5/4,4 lb) |
| Užitočné zaťaženie nástroja | 8 kg (17,6 lb) | 8 kg (17,6 lb) |
| Maximálna rýchlosť (XY/Z) | 800/320 mm/s (31,4/12,6 palcov/s) | 500/250 mm/s (19,7/9,8 palcov/s) |
| Max. rýchlosť (U) | 1080°/s | 1080°/s |
| Jednotková hmotnosť | 61 kg (134,5 libier) | 70 kg (154,3 libier) |
| Rozmery (Š x H x V) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 palca) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 palca) |
| Systém pohonu | 3-fázový mikrokrokový motor | Krokový motor s uzavretou slučkou a súprava ovládačov s absolútnym snímačom |
| Systém pohonu (U) | 5-fázový mikrokrokový motor | 5-fázový mikrokrokový motor |
| Kapacita pamäte | PC úložisko | PC úložisko |
| Ukladanie dát | PC úložisko | PC úložisko |
| Všeobecné I/O | 8 vstupov/8 výstupov (16/6 voliteľných) | 8 vstupov/8 výstupov (16/6 voliteľných) |
| Spôsob pohonu | PTP a CP | PTP a CP |
| Napájanie | Automatické spínanie, AC 100–240 V, 380 W | Automatické spínanie, AC 100–240 V, 380 W |
| Interpolácia | 4 osi (3D priestor) | 4 osi (3D priestor) |
| Opakovateľnosť | ±0,02 mm (0,0008 palca) | ±0,01 mm (0,0004 palca) |
| Prevádzková teplota | 10 – 40 °C (50 – 104 °F) | 10 – 40 °C (50 – 104 °F) |
| Motorový systém s uzavretou slučkou | Nie je k dispozícii | Zahrnuté |
| Systém detekcie špičiek | Voliteľné | Zahrnuté |
| Vysoko presné videnie | Zahrnuté | Zahrnuté |
| Laserová detekcia výšky | Nie je k dispozícii | Voliteľné |
