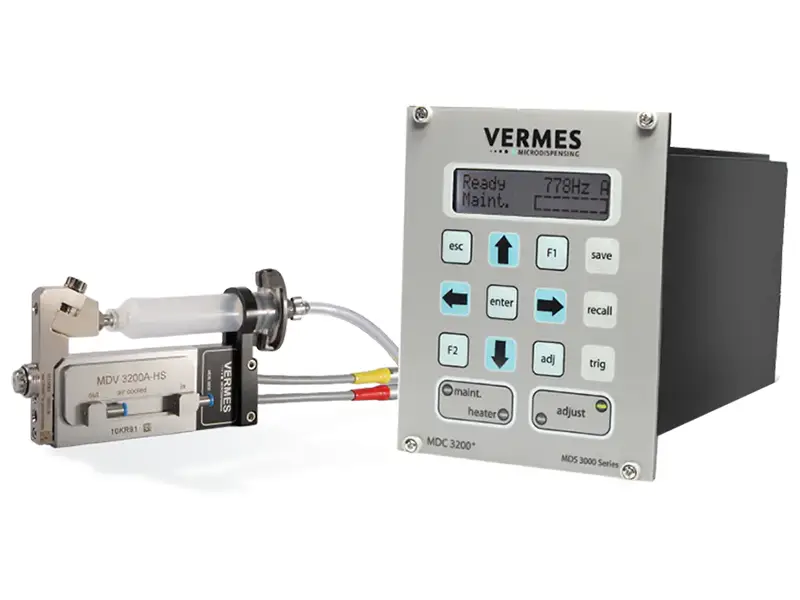

Mikrodávkovací systém MDS 3200 Series

Prevádzkový princíp

Všetky dávkovacie ventily MDS sú vybavené najnovšou generáciou piezo pohonov poháňaných ovládačom. S každým impulzom piezoelektrický ovládač poháňa pohyb zdvihátka, čím otvára alebo zatvára otvor dýzy. Zdvihátko je spojené s piezomodulom pomocou presného pákového systému, ktorý prenáša kinetickú energiu generovanú piezoelektrickým piezoelektrickým piezoelektrickým zariadením na dávkovacie médium, ktoré je potom pod tlakom vystreľované z dýzy. Vďaka ultrarýchlemu a presnému vertikálnemu pohybu piezoelektrického piezoelektrického zariadenia možno za sekundu vydať stovky presných, opakovateľných bodov. Na rozdiel od systémov navrhnutých pre kvapaliny s nízkou až strednou viskozitou zostáva ventil MDS 3200+ otvorený počas období mimo prevádzky (bežne otvorený dizajn).

● Vhodné pre priemyselné aplikácie zahŕňajúce médiá so strednou až vysokou viskozitou

● Vysoko presné dávkovanie založené na piezo technológii

● Výrobou overený dizajn

● Vhodné pre širokú škálu aplikácií

● Bezproblémová integrácia do kompaktných priestorov

● Overená odolnosť a kvalita

● Efektívne znižuje užívateľské náklady

Systém je schopný striekať bodky menšie ako priemer ľudského vlasu (menej ako 150 mikrónov) s výnimočnou konzistenciou, presnosťou a opakovateľnosťou. Jeho ultra vysoká frekvencia dávkovania pomáha zvyšovať produktivitu a znižovať náklady.

Kľúčové výhody

Vysoká rýchlosť: Pri maximálnom zdvihu zdvihátka môže frekvencia spínania ventilu prekročiť 3 000 Hz (v závislosti od konkrétnej aplikácie a dávkovacieho média). Schopný nepretržitej prevádzky pri frekvenciách do 1000 Hz.

Všestranné: Parametre je možné voľne upravovať a konfigurácie dávkovania prispôsobiť na základe vlastností tekutín. Elektronický ovládač umožňuje zmeny parametrov v reálnom čase bez latencie. Systém je vhodný aj pre kvapaliny s nízkou až strednou viskozitou (najmä ak sú potrebné časté výmeny zdvihátka alebo sú potrebné minimálne dávkovacie objemy).

Presné: Schopné rozprašovať tekutiny v širokom rozsahu viskozít a vytvárať presné a opakovateľné body. Môže pracovať na nepravidelných povrchoch, ako sú dutiny alebo drážky.

Výkonný: Presná mechanická konštrukcia premieňa pohyb piezoelektrického pohonu najnovšej generácie na kinetickú energiu, čo umožňuje prúdenie vysokoviskóznych kvapalín pri tlaku až 1000 barov.

Flexibilné: MDS 3200+ sa vyznačuje modulárnym dizajnom, ktorý umožňuje prispôsobené konfigurácie tak, aby vyhovovali rôznym potrebám aplikácií. K dispozícii je široká škála jednotiek trysiek, ktoré je možné vybrať na základe vlastností kvapaliny a veľkosti bodu. Na dosiahnutie optimálnych výsledkov dávkovania si užívatelia môžu vybrať zo zdvíhadiel s rôznymi geometriami. Okrem toho sú k dispozícii komponenty vyrobené z rôznych materiálov na zabezpečenie kompatibility so širokým spektrom kvapalín.

Odporúčané tekutiny

Všestranný dávkovací systém MDS 3200+ je vhodný pre kvapaliny so strednou až vysokou viskozitou. Systém je vhodný pre širokú škálu kvapalín, ako sú:

● Lepidlá SMT

● Vodivé lepidlá

● Vodivý strieborný epoxid

● Spájkovacia pasta

● Flux

● Silikón

● LED fosfor

● Nedostatočná náplň

● Tavné lepidlo

Príklady aplikácií

Tento mikrodávkovací systém možno použiť v nasledujúcich oblastiach:

● Automatizácia

● Elektronika

● Strojárstvo

● Automobilová elektronika

● Lekárske

● Farmaceutické

● Informačné technológie

● Spotrebná elektronika
