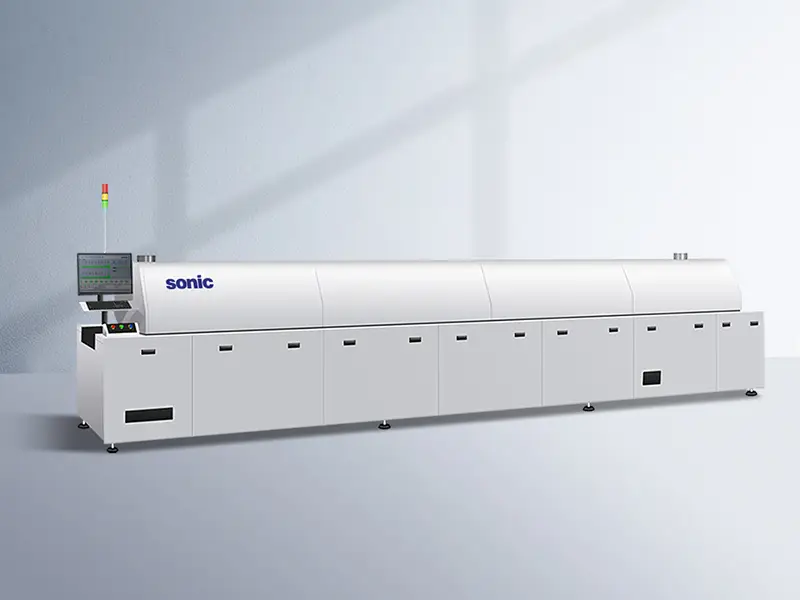

Vákuové spájkovacie zariadenie série K

CKD Technology má nielen úplne nové stroje na sklade, ihneď k dispozícii.

Máme tiež podrobný prenájom, ktorý je pripravený splniť vaše špecifické výrobné požiadavky a zároveň výrazne znížiť vašu počiatočnú investíciu. Pre bližšie informácie nás kontaktujte.

CKD má tím profesionálnych inžinierov, ktorí sú pripravení poskytnúť služby na kľúč.

Ak chcete obchodovať s použitými strojmi, kontaktujte nás cez Whatspp alebo e-mail.

-------------------------------------------------------------------------------------

Toto zariadenie integruje veľkoobjemové stabilné spájkovanie horúcim vzduchom s možnosťou vákuového spájkovania, čím zákazníkom poskytuje automatizované, in-line riešenie, ktoré poskytuje vysokú priepustnosť a nízku tvorbu dutín (celková plocha dutín menej ako 5 %). Vákuový modul je inštalovaný v pretavovacej peci, čo umožňuje presné riadenie rýchlosti odsávania vákua pri replikácii štandardných teplotných profilov pretavenia, aby sa umožnilo in-line spájkovanie.

● Technológia vykurovania

Využíva patentovanú technológiu vykurovania s vysokým statickým tlakom a cirkuláciou horúceho vzduchu na splnenie požiadaviek na spájkovanie veľkých komponentov (ako sú keramické BGA) a malých komponentov s vysokou hustotou na produktoch PCBA; pomer efektívnej dĺžky ohrevu na zónu v systéme SONIC reflow presahuje 84%.

● Miera neplatnosti

Miera vyprázdňovania je menšia ako 5 %, čo zvyšuje elektrickú vodivosť a výkon rozptylu tepla a zároveň predlžuje životnosť produktu.

● Trojstupňový systém inteligentnej prepravy dosiek

Vykurovacia zóna — Vákuová komora — Chladiaca zóna

● Užívateľsky prívetivé ovládacie rozhranie

Vybavený počítačom medzinárodnej značky a špecializovaným softvérom spusteným na rozhraní Windows; rozhranie je intuitívne, vďaka čomu sú výrobné parametre jasné na prvý pohľad.

● Nízke náklady na údržbu

Modulárny dizajn umožňuje jednoduchú montáž/demontáž a pohodlnú kontrolu; vyžaduje minimálnu údržbu.

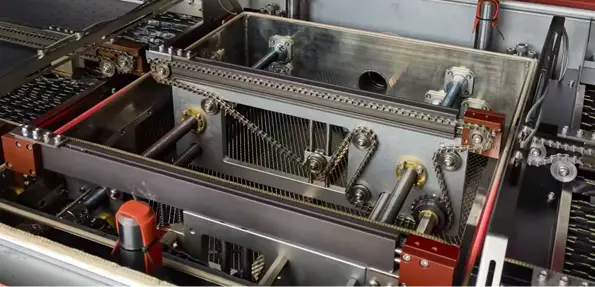

Pokročilý dizajn vákuovej komory

Pokročilý dizajn vákuovej komory zaisťuje vynikajúci tesniaci výkon a dlhú životnosť zariadenia; patentovaný aktívny ohrev prostredníctvom stredovlnných infračervených sklokeramických platní zaručuje spoľahlivosť procesu spájkovania.

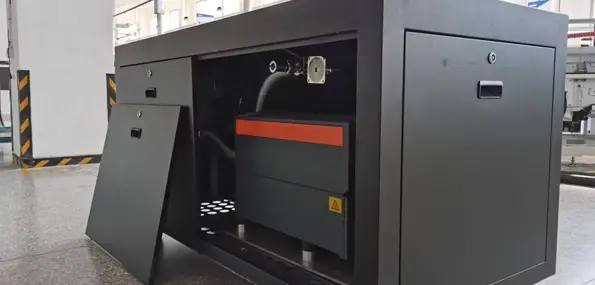

Nezávislý dizajn vákuového čerpadla

Nezávislá konštrukcia vákuového čerpadla minimalizuje vplyv vibrácií na vákuovú komoru: zaisťuje spoľahlivý a stabilný proces vákua, podporuje viacstupňové (stupňové) vysávanie a má externú konfiguráciu pre rýchlu a pohodlnú údržbu.

Vynikajúca rovnomernosť teploty; spĺňa požiadavky bezolovnatého procesu zahŕňajúce výrazné zmeny v tepelnej hmotnosti

Využíva inovatívnu dosku na usmernenie prúdu vzduchu na zvýšenie rovnomernosti teploty, minimalizáciu odchýlok rozloženia teploty a zníženie spotreby tepelnej aj elektrickej energie.

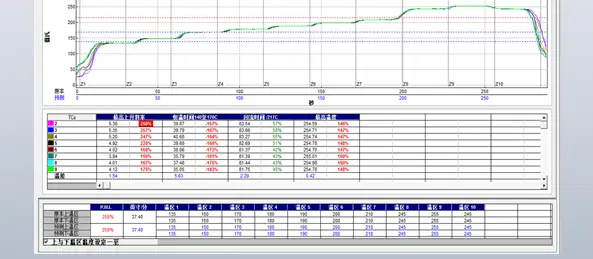

Vysoko presné ovládanie teploty v rozmedzí ±1°C

Udržuje teplotu prúdu vzduchu ohrievajúceho povrch PCB v rozmedzí ±1°C vo všetkých zónach ohrevu.

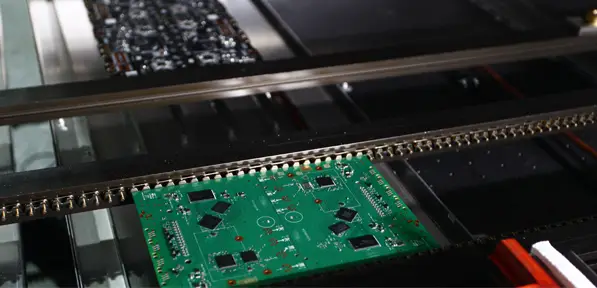

Dvojkoľajnicový systém so synchronizovaným pohybom

Prispôsobí sa rôznym veľkostiam dosiek a zvyšuje výrobnú kapacitu.

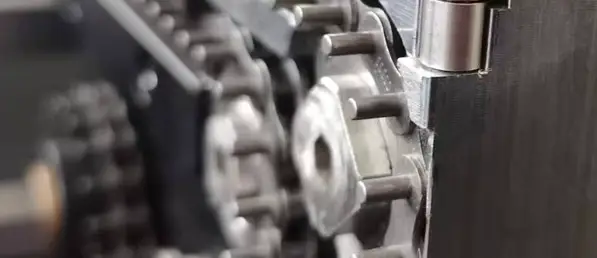

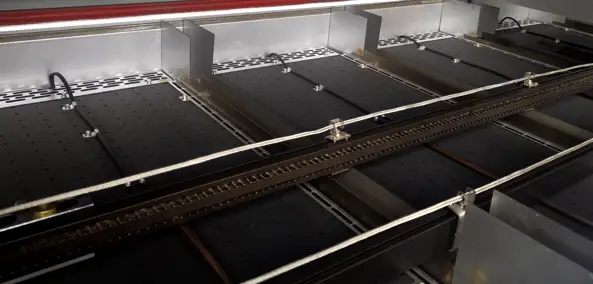

Dopravníkový systém

Využíva inovatívnu valivú reťaz kombinovanú s aktívnym mikromazacím systémom na elimináciu klzného trenia medzi reťazou a vodiacou koľajnicou. Tým sa znižuje namáhanie zostavy v ťahu – predchádza sa deformácii koľajnice – a zároveň sa aktívne maže reťaz a koľajnica, aby sa splnili potreby mazania v reálnom čase, čím sa zaisťuje stabilita a životnosť dopravného systému.

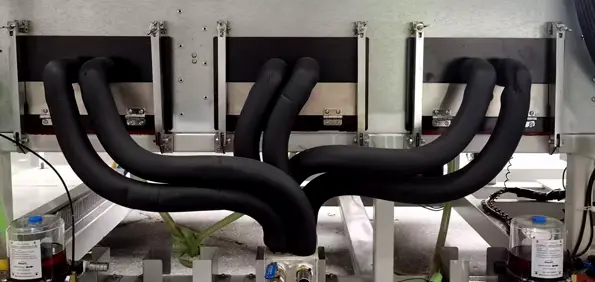

Chladiaci systém podporujúci non-stop údržbu

Modulárna konštrukcia umožňuje rýchlu demontáž a jednoduchú údržbu, čo umožňuje servis bez zastavenia výroby.

● Výparník má nový dizajn odnímateľného filtračného sita s predĺženým intervalom údržby.

● Filtračné sito výparníka možno rýchlo odstrániť, čo uľahčuje údržbu bez zastavenia výroby.

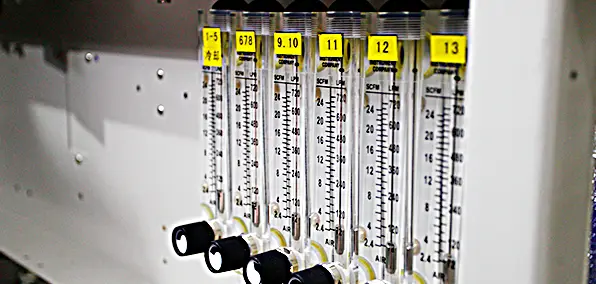

Systém dusíka

Dosahuje 500 ppm vo všetkých zónach (štandard); K dispozícii je 100 str./min. (voliteľné).
